Скоростные рулонные ворота серии speedroll sda предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.

Цена: по запросу

Рассчитать цену

Купить через личный кабинет

Рассчитать цену

Скоростные рулонные ворота серии speedroll sda,

Таблица размеров

Цвета

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

1 800–4 000

Высота проема, мм

1 800–4 000

Притолока, мм

600

Пристенки, мм

От 225

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Базовая

Дополнительная

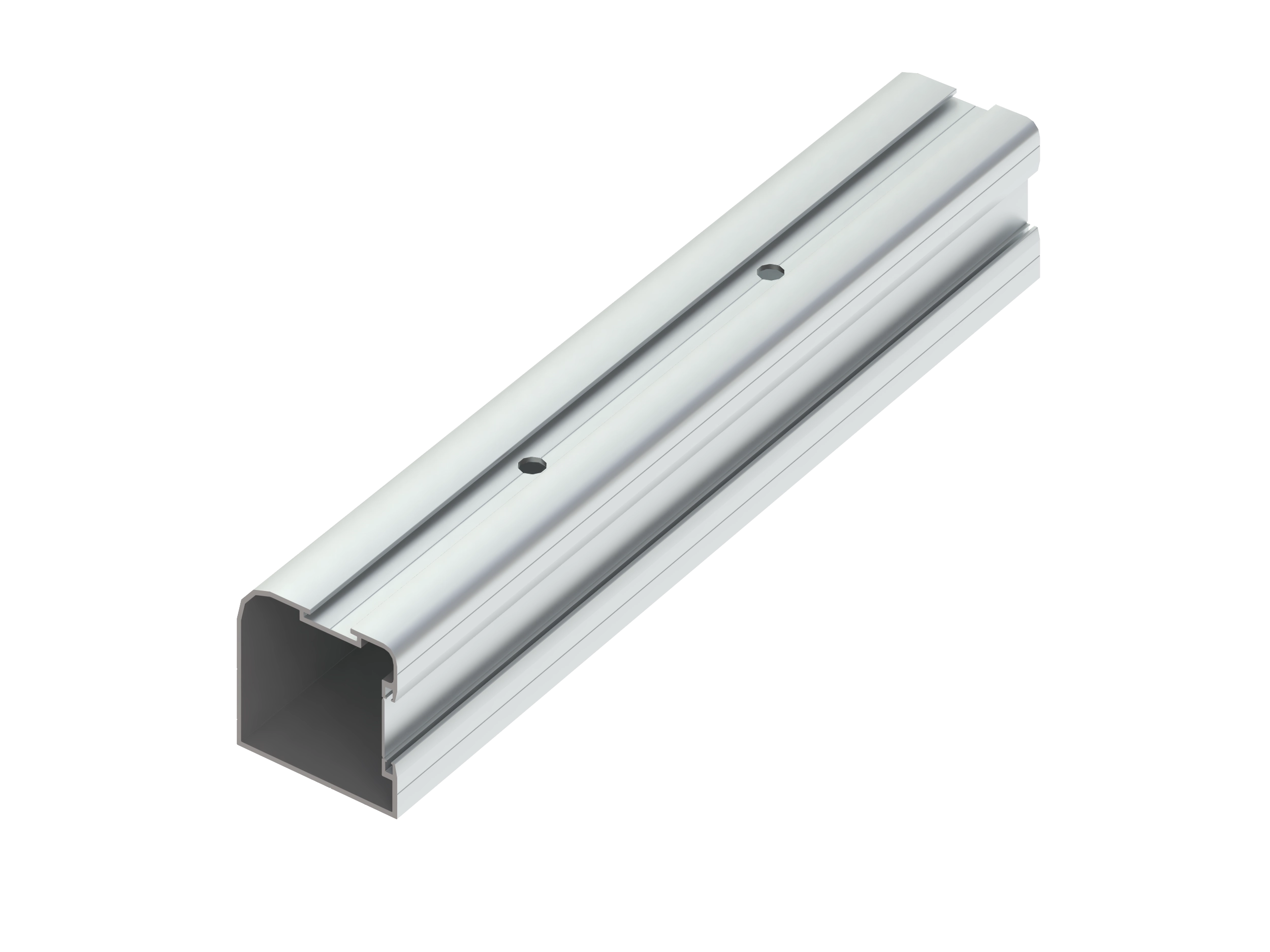

Стойки и короба из оцинкованной стали.

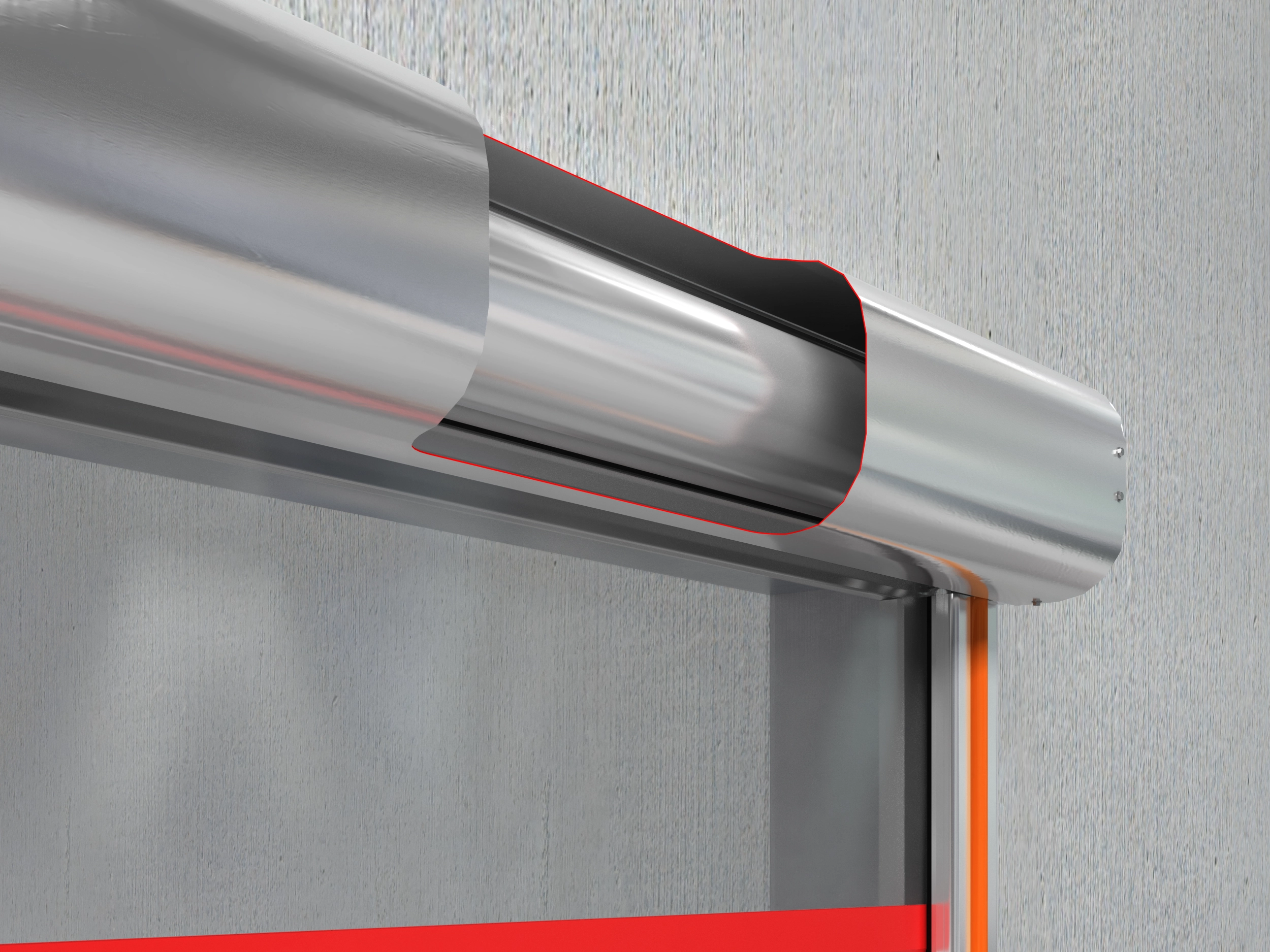

Вал из оцинкованной стали диаметром 90/130 мм.

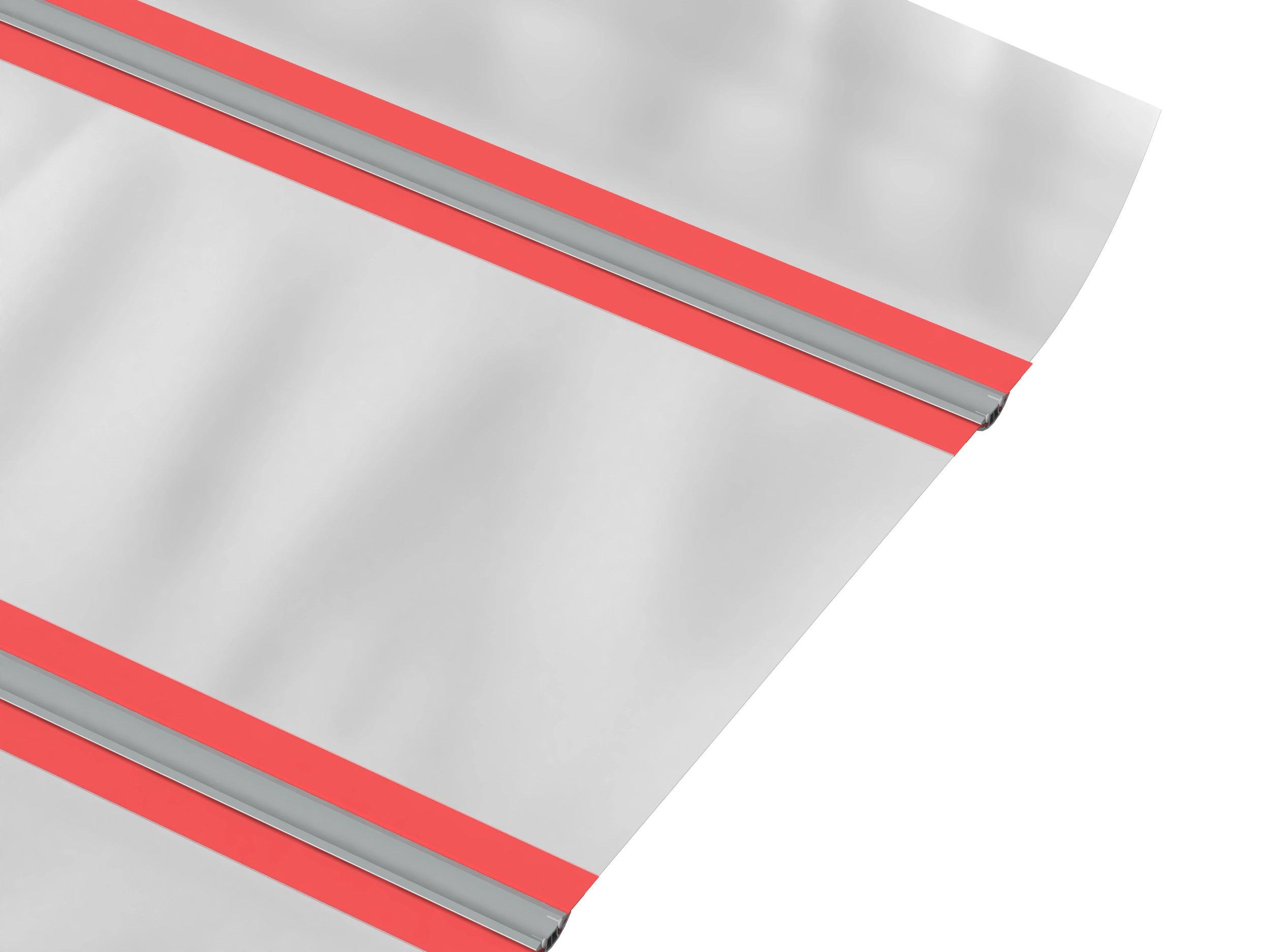

Полотно – непрозрачный армированный ПВХ плотностью 900–1 200 г/м² с алюминиевыми разделяющими профилями.

Блок управления – DoorHan servo.

Фотоэлементы системы безопасности устанавливаются на высоте 500 мм от уровня пола.

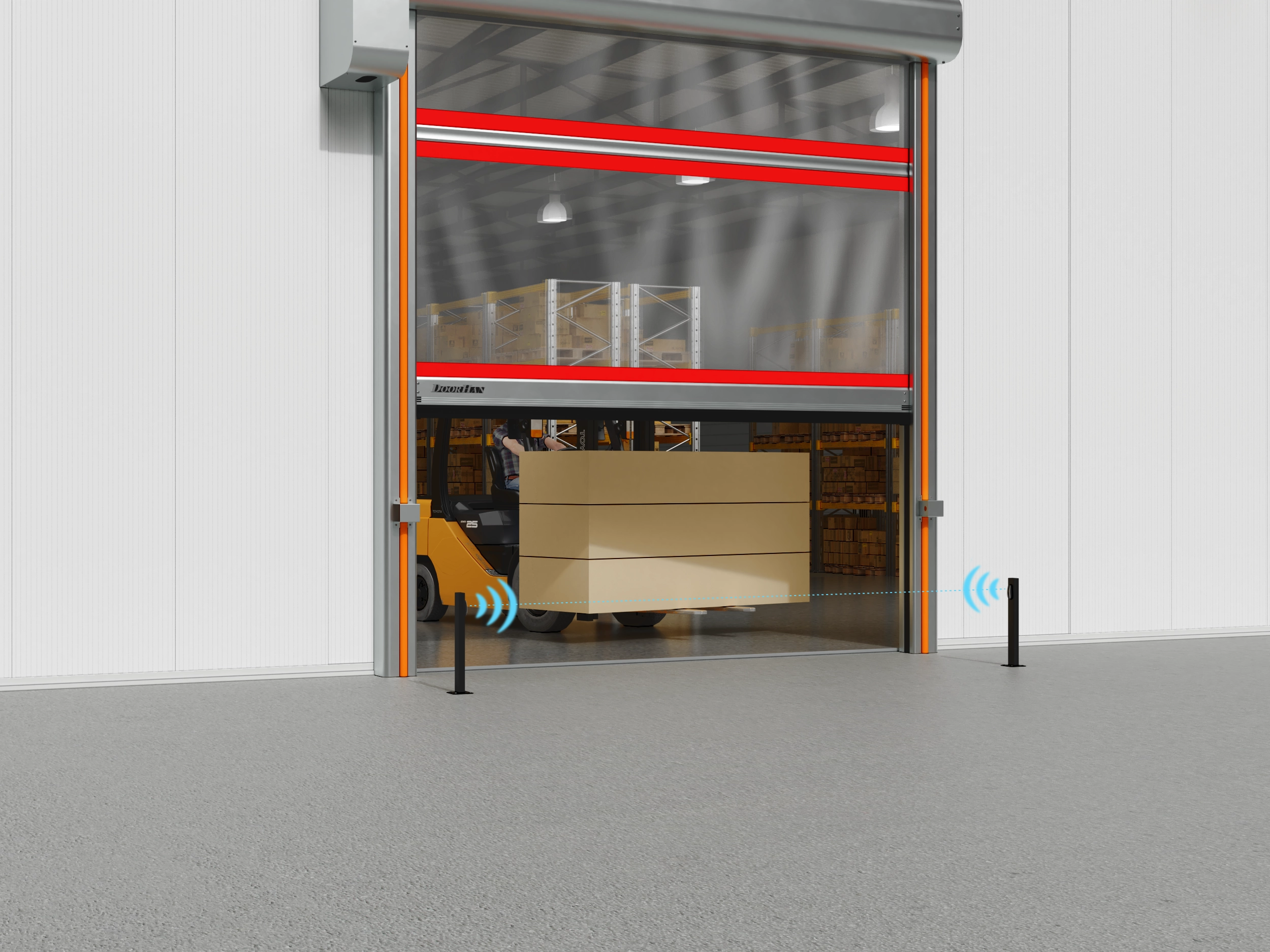

Выносные фотоэлементы на столбиках и сигнальные лампы.

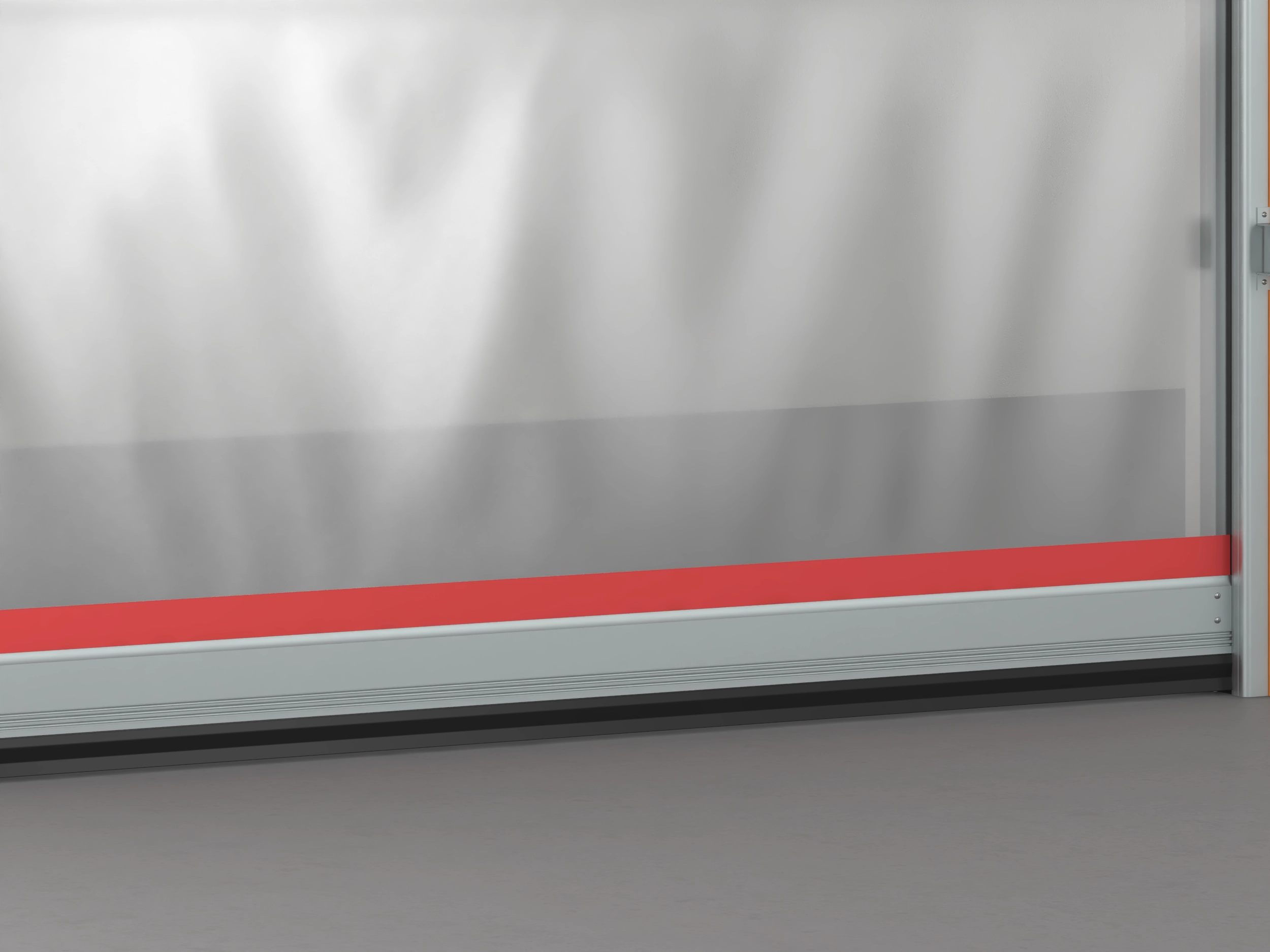

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.

Артикул «Transmitter 4». Пульт 4-канальный серии transmitter 4 (трансмиттер 4) предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.

Артикул «DHRE-1». Приемник внешний одноканальный серии dhre-1 предназначен для приема радиосигнала на частоте 433 МГц.

Артикул «DHRE-mini». Приемник внешний одноканальный серии dhre-mini (dhre-мини) предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.

Артикул «AD-06». Датчик-радар автоматических дверей серии ad-06 предназначен для автоматического управления электроприводами.

Артикул «PAM». Детектор движения промышленный pam предназначен для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «BTM - PRO». Детектор движения промышленный btm - pro предназначен для управления промышленными воротами и другими устройствами, ипользует функцию фильтрации. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «KEYSWITCH_N». Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.

Артикул «PHOTOCELL-N». Фотоэлементы серии photocell-n (фотоэлемент-н) — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.

Артикул «DKH009». Большая кнопка управления скоростными воротами.

Артикул «LAMP-PRO». Сигнальная лампа серии lamp-pro (лампа-про) предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.

Артикул «LOOP1». Одноканальный детектор магнитной петли loop-1 (контур-1). Артикул «LOOP2». Двухканальный детектор магнитной петли loop-2 (контур-2). Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Наименование	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS1	Для ворот шириной до 4 000 мм
Скорость открывания, м/с	1
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	0...+50
Мощность, Вт	750 / 1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	Однофазное

Электрический привод
Вал (находится внутри короба вала)
Короб вала
Полотно ворот
Фотоэлементы
Нижняя кромка полотна
Разделяющий профиль
Стойка
Блок упpавления

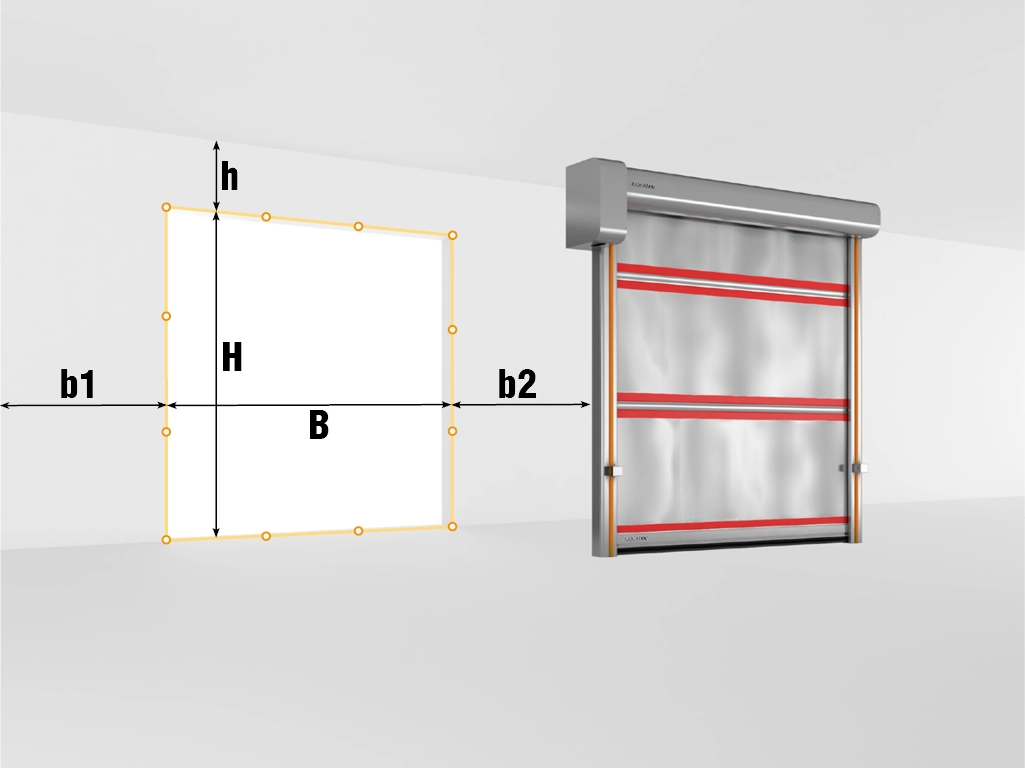

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота пpоема (расстояние от пола до верха проема),
B – ширина проема (расстояние от левого края до правого края проема),
h – притолока (расстояние от верха проема до потолка),
b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

PDF

Скоростные рулонные ворота серии speedroll sda

PDF

Блок управления серии DoorHan servo

PDF

Сервисная книжка скоростных рулонных ворот

PDF

Датчик-радар базовый серии pa

PDF

Датчик-радар серии pro bt

PDF

Сертификат соответствия (скоростные ворота)

PDF

Паспорт на скоростные рулонные ворота

PDF

Сертификат соответствия (блоки управления)

Таблица размеров

Наименование

Значение

Ширина проема, мм

1 800–4 000

Высота проема, мм

1 800–4 000

Притолока, мм

600

Пристенки, мм

От 225

Цвета

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Комплектация

Стойки и короба из оцинкованной стали.

Вал из оцинкованной стали диаметром 90/130 мм.

Полотно – непрозрачный армированный ПВХ плотностью 900–1 200 г/м² с алюминиевыми разделяющими профилями.

Блок управления – DoorHan servo.

Фотоэлементы системы безопасности устанавливаются на высоте 500 мм от уровня пола.

Выносные фотоэлементы на столбиках и сигнальные лампы.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «DKH009». Большая кнопка управления скоростными воротами.

Технические характеристики

Наименование	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS1	Для ворот шириной до 4 000 мм
Скорость открывания, м/с	1
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	0...+50
Мощность, Вт	750 / 1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	Однофазное

Конструкция

Электрический привод
Вал (находится внутри короба вала)
Короб вала
Полотно ворот
Фотоэлементы
Нижняя кромка полотна
Разделяющий профиль
Стойка
Блок упpавления

Подготовка объекта

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота пpоема (расстояние от пола до верха проема),
B – ширина проема (расстояние от левого края до правого края проема),
h – притолока (расстояние от верха проема до потолка),
b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Монтаж

PDF

Скоростные рулонные ворота серии speedroll sda

PDF

Блок управления серии DoorHan servo

PDF

Сервисная книжка скоростных рулонных ворот

PDF

Датчик-радар базовый серии pa

PDF

Датчик-радар серии pro bt

PDF

Сертификат соответствия (скоростные ворота)

PDF

Паспорт на скоростные рулонные ворота

PDF

Сертификат соответствия (блоки управления)
